油压机叶片泵

油压机叶片泵在机床液压系统中应用最为广泛。它具有结构紧凑、体积小、运转平稳、噪声小、使用寿命较长等优点，但也存在着结构复杂、吸油性能较差、对油液污染比较敏感等缺点。一般叶片泵工作压力为7MPa，高压叶片泵可达14MPa，随着结构和工艺材料的不断改进，叶片泵也逐渐向中、高压方向发展，现有产品的额定压力高达28MPao按叶片泵输出流量是否可变，
可分为定量叶片泵和变量叶片泵；按每转吸、压油次数和轴、轴承等零件所承受的径向液压力，又分为:单作用叶片泵(变量叶片泵)和双作用叶片泵(定量叶片泵)。
外反馈限压式变量叶片泵工作原理
单作用式叶片泵的变量方法是改变其偏心距e的大小，偏心距可通过手动调节，也可自动调节。自动调节的变量泵可根据其工作特性的不同分为限压式、恒压式和恒流量式三类，其中以限压式应用较多。

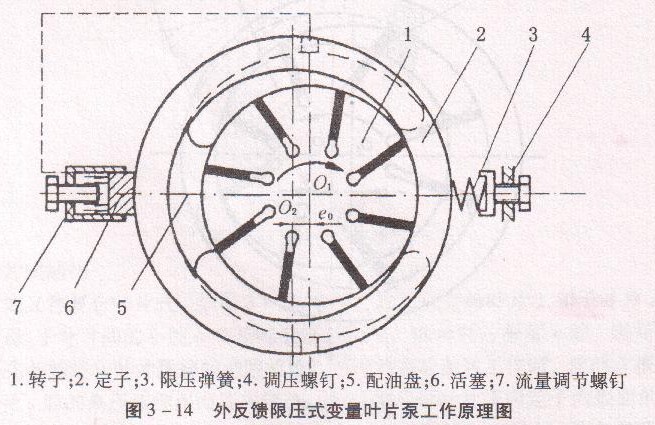

油压机限压式变量叶片泵是利用其工作压力的反馈作用实现变量的，常用的是外反馈式变量叶片泵。如图3 -14所示，转子1的中心01是因定的，定子2可以左右移动，在右端限压弹簧3的作用下，定子2与反馈液压缸中的活塞6紧密靠在一起，这时定子中心O2和转子中心01 之间产生一个初始偏心距句，它决定泵需要输出的最大流量。泵工作时，反馈液压缸对定子施加向右的作用力为pA，当泵的工作压力达到调定压力PB时，定子所受反馈力与弹簧预紧力平衡，即PBA==缸。；当泵的工作压力P PB时，pA>缸。，限压弹簧被压缩，定子向右移动，偏心距减小，泵的输出流量也相应减小；当泵的工作压力达到某一极限值时，限压弹簧被压缩至最小，定子移动到最后端，偏心距越近于0，这时泵的输出流量为0。

限压式变量叶片泵也适用于对执行机构有快、慢速要求的液压系统。快速时需要叶片泵低压大流量，慢速时需要高压小流量。它与采用一个高压大流量定量泵相比，可以降低功率损耗，减少油液发热；与采用双联泵相比，可以简化系统，节省液压元件。
