油压机先导式溢流阀

通过控制油液压力高低或利用压力变化来实现某种动作的阀通称为压力控制阀。这类阀司共同特点是利用阀芯上液体压力与弹簧力相平衡的原理来进行工作的。常见的压力控制阀去用途不同可分为溢流阀、减压阀。
油压机先导式溢流阀

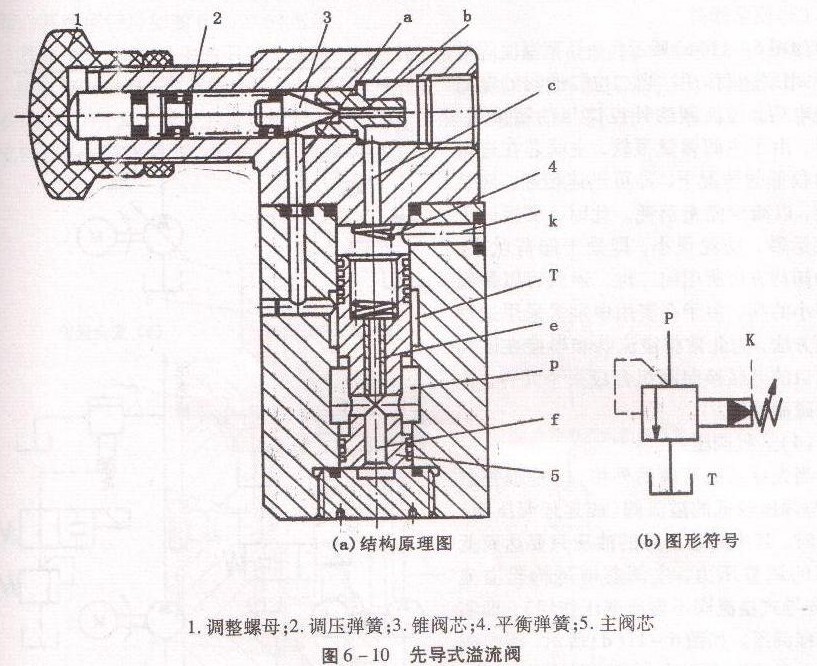

如图6-10(a)所示是先导式溢流阀的结掏原理图。它们由先导阀和主阀两部分组成。
图为油从进油口(图中没有表示出来)进入进油腔P后，经主阀芯5的轴向孔f进入主阀芯下苦的控制油腔，同时油液又经阻尼孔e进入主阀芯上端的弹簧腔，再经孔c和b作用于先导宁的锥阀芯3上，此时远程控制口K不接通。当油压机系统压力较低时，先导阀关闭，主阀芯两端三力相等，主阀芯在平衡弹簧4的作用下处于最下端(图示位置)，主阀溢流口封闭。当系统三力升高时，主阀上腔的压力也随之升高，直至大于先导阀调压弹簧2的调定压力时，先导打开，主阀上腔的压力油经锥阀阀口、小孔a、油腔T流回油箱。由于阻尼孔e的作用，E王阀芯两端形成的一定压力差的作用下，克服平衡弹簧的弹力而上移，主阀溢流阀口开弓，P和T接通实现溢流作用。调节螺母1即可调节调压弹簧2的预压缩量，从而调整系统压力。

在油压机先导式溢流阀中，先导阀用于控制和调节溢流压力，主阀通过控制溢流n的启闭而稳定压力。由于需要通过先导阀的流量较小，锥阀的阀孔尺寸也较小，调压弹簧的刚度也就不大，因此调压比较轻便。主阀芯因两端均受油液压力作用，平衡弹簧只需很小刚度。当溢流量变化而引起主阀平衡弹簧压缩量变化时，溢流阀所控制的压力变化也就较小，故先导式溢流阀稳定性能优于直动式溢流阀。但先导式溢流阀必须在先导阀和主阀都动作后才能起控制压力作用，因此不如直动式溢流阀反应快。远程控制口K在一般情况下是不用的，若K口接远程调压阀，就可以对主阀进行远程控制。K口接二位二通阀，通油箱，可使泵卸荷。图6-10eb)为先导式溢流阀的图形符号。
油压机溢流阀的结构和工作原理
溢流阀按结构型式可分为直动式和先导式。它旁接在液压泵的出口，保证系统压力恒定或限制其最高压力;有时也旁接在执行元件的进口，对执行元件起安全保护作用。一般情况下，直动式用于低压系统，先导式用于中、高系统。
