油压机压力控制阀

在油压机气功传动系统中，控制压缩空气的压力以控制执行元件的输出推力或转矩和依靠空住的压力来控制执行元件动作顺序的阀统称为压力控制阀，它包含有减压阀、顺序阀和安全阀。压力控制阀是利用压缩空气作用在阀芯上的力和弹簧力相平衡的原理来进行工作的。
1、油压机减压阀
与液压传动系统类似，由于气源压力通常都高于气功装置所需的工作压力，且压力波动较大。因此在系统入口处需要安装一个减压阀，起械压和稳压作用，使气动系统获得所需要的稳定压力。
2、油压机顺序阀
顺序阀是依靠气路中压力的大小变化来控制气动回路中各执行元件动作顺序的压力控制阀，其作用和工作原理与液压顺序阀基本相同，顺序阀常与单向间组合成单向顺序阀。
3、油压机安全阀
油压机安全阀是用来防止系统内压力超过最大许用压力，以保护回路或气动装置的安全。
在气压系统中，为防止系统压力过高，损害系统元件和装置，应限制回路中的最高压力，此时应采用安全阀。安全阀的工作原理是:当回路中的压力达到某给定值时.使部分或全部气体从排气口溢出，以保证回路压力的稳定。

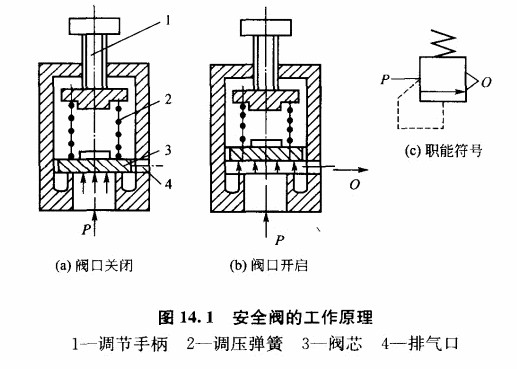

图11. 1所示为安全阀的工作原理图。当系统中的压力低于调定值时，阀处于关闭状态。当系统压力升高到安全阀的开启压力时，压缩空气推动阀芯上移，间口打开，气体从排气口排出，从而保证系统压力不再上升；当系统压力降至低于调定值时，阀口又重新关闭。安全阀的开启压力可通过调辖弹簧的预压缩量来调节。
