油压机用行程控制的顺序动作回路

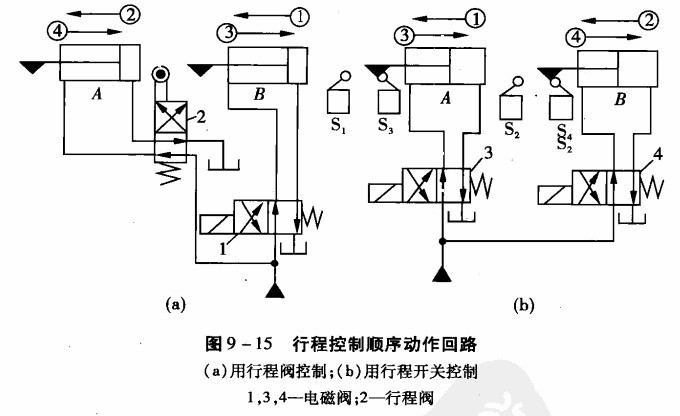

图9-15(a)为油压机用行程阀2及电磁阀1控制A，S两液压缸实现①②泡④工作顺序的回路。在图示状态下A，S两液压缸的活塞均处于右端位置。当电磁阀I通电时，压力油进入B缸右腔，S缸左腔回油，其活塞左移实现动作①；当B缸工作部件上的挡块压下行程阅2后，压力油进入A缸右腔，A缸左腔回油，其活塞左移，实现动作②；当电磁阅1断电时，压力油先进入B缸左腔，S缸右腔回油，其活塞左移，实现动作③；当B缸运动部件上的挡块离开行程阀使其恢复下位工作时，压力油经行程间进入A缸的左腔，A缸右腔回油，其活塞右移实现动作④。
油压机这种回路工作可靠，动作顺序的换接平稳，但改变工作顺序困难，且管路长，压力损失大，不易安装，主要用于专用机械的液压系统。
图9 -15( b)为用行程开关控制电磁换向阀3，4的通电顺序来实现A，S两液压缸按①②③④顺序动作的回路。在图示状态下，电磁阀3，4均不通电，两液压缸的活塞均处于右端位置。当电磁阀3通电时，压力油进入A缸的右腔，其左腔回油，活塞左移实现动作①；当A缸工作部件上的挡块碰到行程开关s)时， S)发信号使电磁阔4通电换为左位工作，这时压力油进入B缸右腔，缸左腔回油，活塞左移实现动作②；当B缸工作部件上的挡块碰到行程开关S2时， S2 发信号使电磁阀3断电换为右位工作，这时压力油进入A缸左腔，其右腔回油，活塞右移实现动作③；当A缸工作部件上的挡块碰到行程开关乌时，乌发信号使电磁阀4断电换为右位工作，这时压力油又进入B缸左腔，其在腔回油，活塞右移实现动作④。当B缸工作部件上的挡块碰到行程开关乌时，马又可发信号使电磁阀3通电，开始下一个工作循环。

油压机这种回路的优点是控制灵活方便，其动作顺序更换容易，液压系统简单，易实现自动控制。但顺序转换时有冲击声，位置精度与工作部件的速度和质量有关，而可靠性则由电气元件的质量决定。
