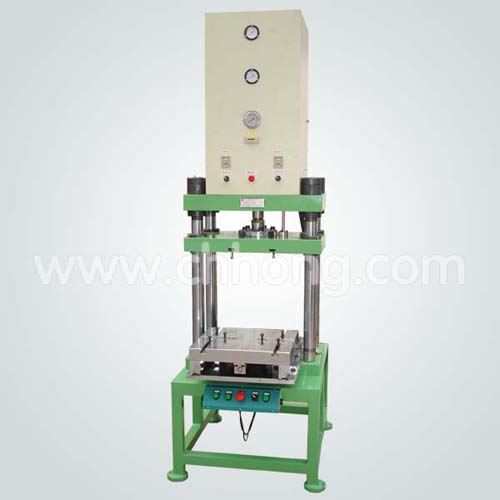

四柱型增压压床(CH109E系列)
详细说明
设计特点:

1、以压缩空气为动力源,操作简单。
2、没有油压系统特机时,所产生之噪音,可节省电力省消耗,降低生产成本。
3、利用气油增压原理,达到动作速度快,高出力的需求。
4、出力之调整容易,只要调整所压压力,就能达到需要的出力,下压计时,计数均调整方便,此机台有自动送料功能。可寸动可加装光电护手保护。
5、机台结构坚固,操作容易,轻巧方便,符合工作效率。
6、多功能用途适用于压入、冲孔、铆合、装配、切断等。
7、柱式开放空间设计,特殊规格之需求,可接受订制。
8、出力3T-30T供选择。

规范

规格

CH109E-3T

CH109E-5T

CH109E-10T

CH109E-15T

CH109E-20T

理论出力

3T

5T

10T

15T

20T

行程范围

100mm

100mm

100mm

100mm

100mm

增压行程

5mm

5mm

5mm

5mm

5mm

最大工作高度

250mm

250mm

250mm

250mm

250mm

工作台面积

350χ230mm

350χ230mm

350χ235mm

400χ300mm

400χ300mm

来回次数/分钟

约20次

约20次

约20次

约20次

约20次

操作压力

0.4 - 0.7Mpa

0.4 - 0.7Mpa

0.4 - 0.7Mpa

0.4 - 0.7Mpa

0.4 - 0.7Mpa

轴孔尺寸

φ25χ40L

φ25χ40L

φ25χ40L

φ25χ40L

φ30χ40L

电源

AC220V单相

AC220V单相

AC220V单相

AC220V单相

AC220V单相

操作种类

自动/手动

自动/手动

自动/手动

自动/手动

自动/手动

操作方式

双手操作

双手操作

双手操作

双手操作

双手操作

本机重量

约120kg

约140kg

约160kg

约200kg

约240kg
