油压机液压泵

油压机液压传动系统中使用的液压泵都是容积式液压泵，它是借助配流装置，依靠密闭容积的周期性变化来工作的。液压马达与油压机液压泵在结构上基本相同，也可分为齿轮式、叶片式和柱塞式三种。

1.油压机液压泵的基本工作原理

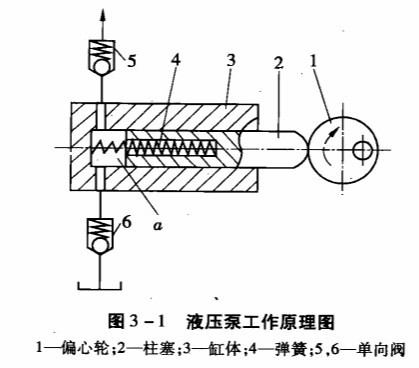

以图3 -1所示的单柱塞泵为例来介绍容积式液压泵的工作原理。图中柱塞2装在缸体3中形成一个密封容积α，柱塞在弹簧4的作用下始终压紧在偏心轮1上。原动机驱动偏心轮1旋转，柱塞2就在缸孔中作往复运动，从而使密封容积a的大小发生周期性的交替变化。当α由小变大时就形成部分真空，使油箱中油液在大气压作用下，经吸油管顶开单向阀6进入油腔α而实现吸油；反之，当α由大变小时，α腔中吸满的油液将顶开单向阀5流入系统而实现压油。这样液压泵就将原动机输入的机械能转换成液体的压力能，原动机驱动偏心轮不断
旋转，液压泵就不断地吸油和压油。

由以上所述可看出容积式液压泵工作必须具备如下基本条件：
(1)结构上具有一个或多个密封且又可以周期性变化的工作空间。密封容积增大时与吸液口相通，减小时与排液口相通。液压泵的输出流量与此空间的容积变化量和单位时间内的变化次数成正比，与其他因素无关。
(2)具有相应的配流装置。通过配流装置将吸液腔和排液腔隔开，保证液压泵有规律地连 续吸排液体。液压泵的结构原理不同，其配流机构也不相同。如图3 -1所示的单桂塞泵的配流装置采用的是单向阀5和6。
(3)油箱内液体的绝对压力必须恒等于或大于大气压力。这是容积式液压泵能够吸人油
液的外部条件。因此，为保证液压泵正常吸油，油箱必须与大气相通，或采用密闭的充压油箱。

2.油压机液压泵的分类
油压机液压泵的种类很多，可按不同的分类方法分类。
按其主要工作构件的形状分为齿轮泵、螺杆泵、叶片泵和柱塞泵等；按其流量特点分为定量泵和变量泵；按排油方向分为单向泵和双向泵；按其压力大小分为低压泵、中压泵、高压泵和超高压泵。液压泵经过组合，可组成双联泵、三联泵等。
