油压机径向柱塞泵的工作原理

油压机径向柱塞泵的工作原理是什么?

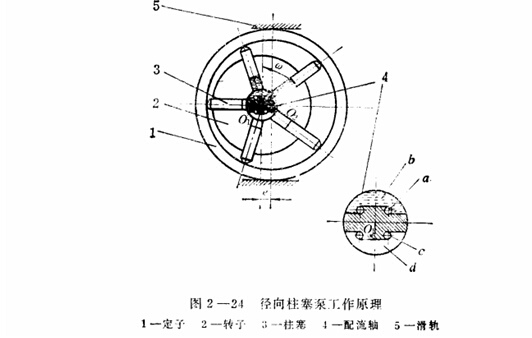

油压机径向柱塞泵的工作原理如图2-24所示。柱塞装在转子上径向开设的油缸中，形成滑动柱面密封。转子装在固定的配流轴上，电动机驱动转子在配流轴上旋转，配流轴和转子之间也形成滑动桂面密封。定子内表面是圆柱形，它的中心和转子旋转中心也就是配流轴的中心不重合，相差的距离为偏心距e。由于转子旋转时离心力的作用，柱塞始终顶紧定子内表面。在上半用随转子旋转柱郑内缩，下半周随转子旋转柱塞外伸。柱塞外伸时，柱塞底部的转子油缸体积增大，可通过配流轴上开的配流槽d及轴向于Lc和油箱相通，实现吸油行程。柱塞内缩时，柱塞底部转子油缸体积缩小，可通过配流轴上的配流槽b及轴向于La将油液排出。配流槽的开设应使所有处于吸油行程的桂塞缸都和吸油槽d相通，所有处于排油行程的柱塞缸都和排油槽b相通。吸油槽d和排油槽b之间用隔墙分开，隔墙宽度略大于油缸口的宽度，这样在柱寒泵吸排油转换时吸排油槽d和b不会通过油缸瞬时相通，保证泵具有较高的容积效率。隔端不能太宽，否则会因产生闭死现象引起振动和噪音。
油压机定子安放在滑轨上，能柱复移动。从而可调节定子内困面的中心与转子旋中心的偏心距e实现流量的调节，因此径向柱塞泵多为变量泵。
